MDot™系列 银纳米颗粒应用产品

MDot™芯片贴装用银烧结浆料

  • MDot™芯片贴装用银烧结浆料サムネイル1
  • MDot™芯片贴装用银烧结浆料サムネイル1

本产品是一种用于半导体接合的银烧结浆料,可在较低温度下实现烧结,同时兼具高导热性和高接合可靠性。

即使在传统焊料难以适用的高温工作环境下,也能够形成不易发生性能劣化的金属烧结层。

因此,本产品广泛适用于对高强度、高导热性及高可靠性有严格要求的半导体封装领域。

产品详情

特点

高致密度与高导热性
依托三之星机带自主开发的银纳米颗粒技术,可形成空隙极少的高致密度烧结层,从而实现优异的导热性能。

低温烧结
可适用于200°C以上的低温烧结工艺。

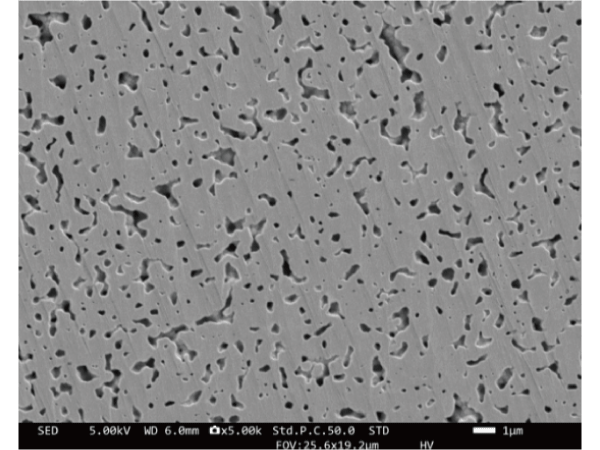

  • <small>横截面:无压粘结</small>

    横截面:无压粘结

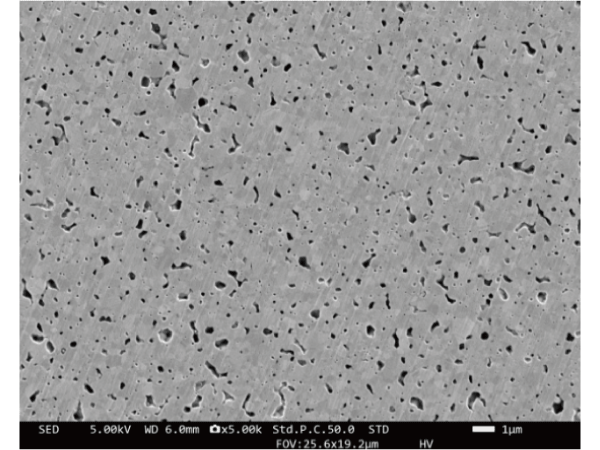

  • <small>横截面:加压粘结</small>

    横截面:加压粘结

规格

无压接合

型号 电阻率 烧结条件 芯片剪切强度(DSS) 导热率 应用
S320 <3.5 μΩ·cm 50℃, 30~90 min
+200~250℃, 60 min
80 MPa >200 W/m·K 功率器件、射频器件(RF)、LED及激光二极管的芯片贴装

加压接合

型号 电阻率 烧结条件 芯片剪切强度(DSS) 导热率 应用
S280 <3 μΩ·cm >10Mpa,250~300℃,2min 100 MPa
(300℃,10Mpa,2min)
>250 W/m·K
功率器件(芯片贴装)
S290 <3 μΩ·cm >10Mpa,250~300℃,2min 100 MPa
(300℃,10Mpa,2min)
>250 W/m·K
功率器件(模块组装)

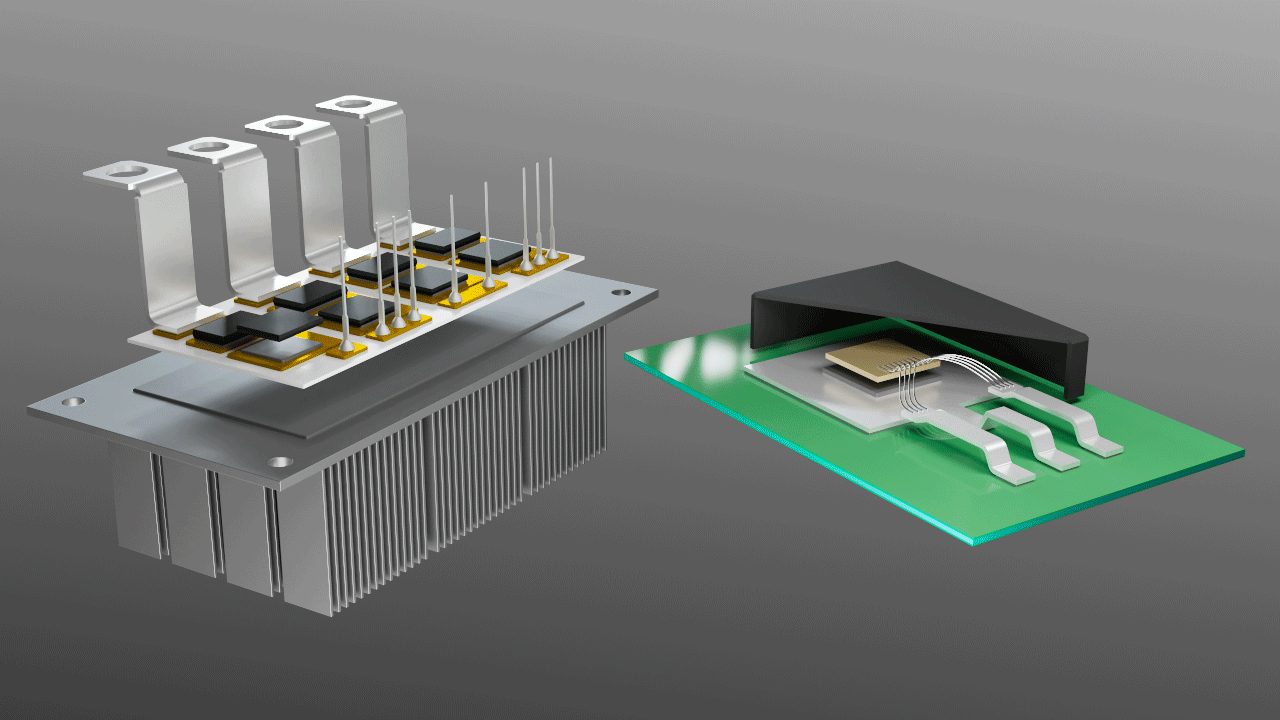

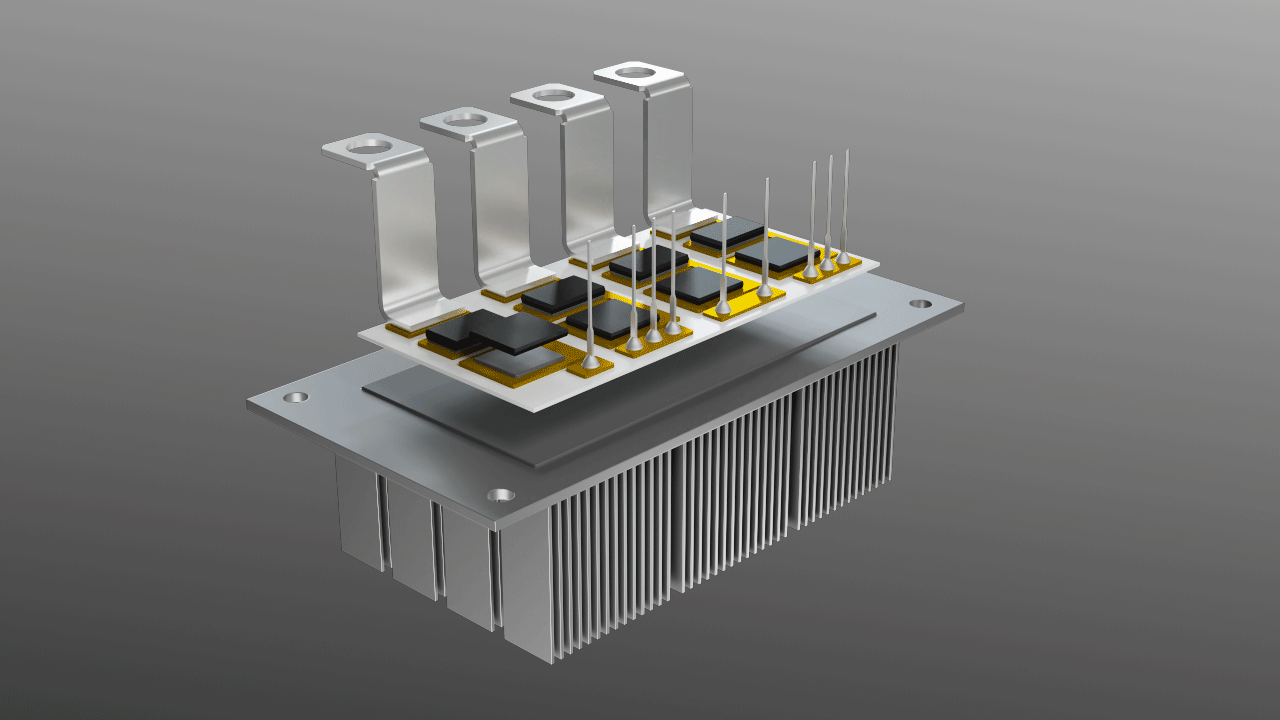

应用示例

注意事项

  • 本资料中所列数据为典型值,不作为产品性能或质量保证依据。
  • 产品规格如有变更,恕不另行通知。
